 今日小编带领大家详细了解一下什么是钢结构工程安装流程:
1 施工准备
⑴ 技术准备:制定安装技术方案,单层钢结构工程宜采用分件安装法,屋盖糸统宜采用综合安装法。多层钢结构工程一般采用综合安装法
⑵ 施工机具及材料准备:包括吊装机械、各类辅助施工机具、钢构件、各类焊接材料及紧固件等。
⑶ 柱基检查:柱基找平和标高控制,复核轴线并弹好安装对位线,检查地脚螺栓轴线位置、尺寸及质量。

⑷ 构件清理:清理钢柱等先行吊装构件,编号并弹好安装就位线。

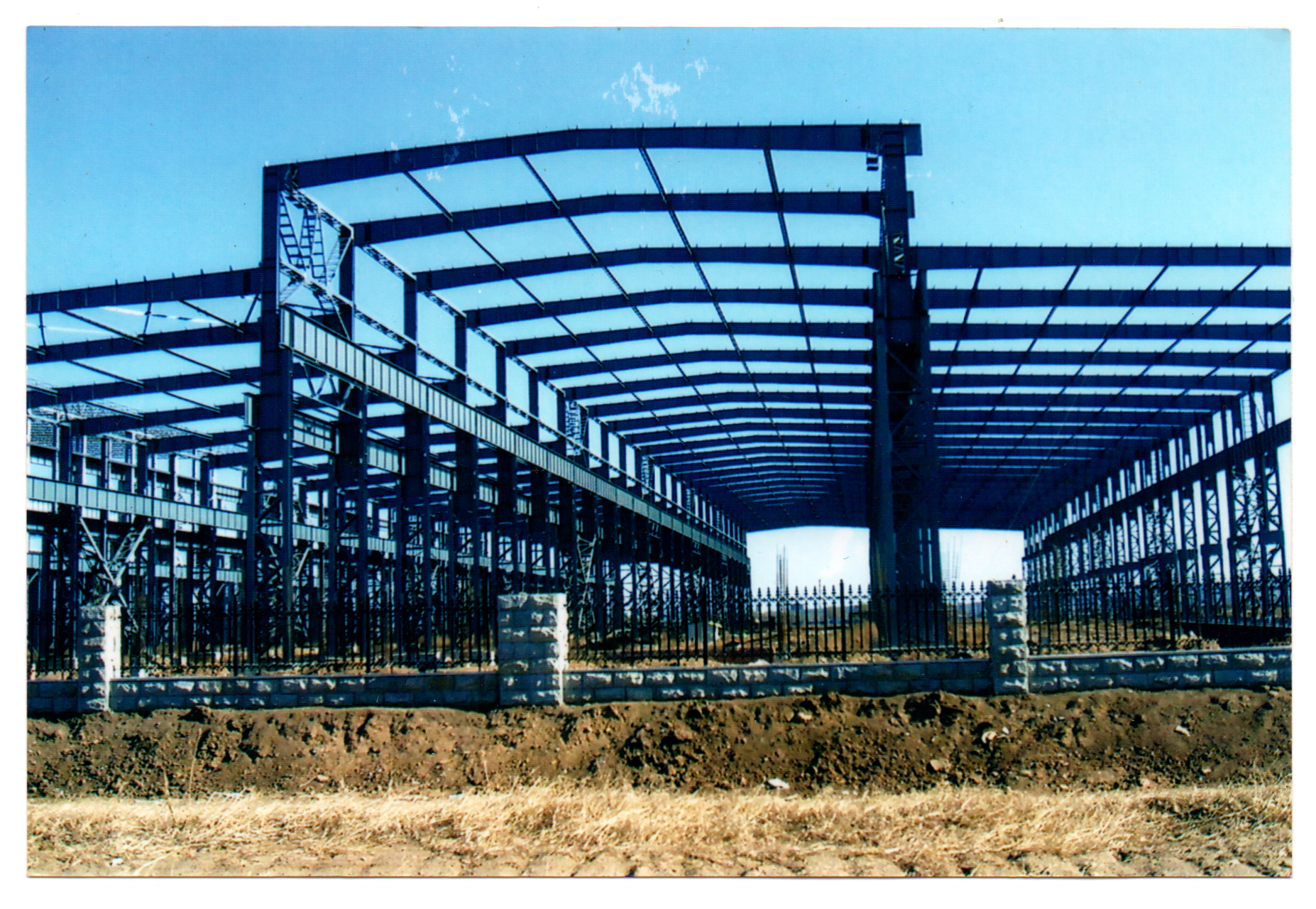

2 单层钢结构安装
2.1 钢柱安装
钢柱宜采用一点直吊绑扎法起吊,就位时对准地脚螺栓缓慢下落,对位后拧上螺帽将柱临时固定,校正其平面位置和垂直度;校正后终拧螺帽,用垫板与柱底板焊牢,然后柱底灌浆固定 。
2.2 钢吊车梁安装
吊车梁采用两点绑扎,吊升时用溜绳控制吊升过程构件的空中姿态,方便对位及避免碰撞。就位临时固定后要校正吊车梁的垂直度、标高及纵横轴线位置。
2.3 屋面系统安装
屋架安装应在柱子校正并固定后进行;屋面系统可采用扩大组合拼装后吊装,扩大组合拼装单元宜成为具有一定刚度的空间结构。檩条等构件安装应在屋架调整定位后进行。
3 多层及高层钢结构安装
多层及高层钢结构的柱、梁、支撑等构件的长度尺寸应包括焊接收缩余量等变形值。
3.1 钢柱的安装与校正
轴线引测:柱的定位轴线应从地面控制线引测,不得从下层柱的定位轴线引测,避免累积误差。
钢柱校正:对垂直度、轴线、牛腿面标高进行初验,柱间间距用液压千斤顶与钢楔或倒链与钢丝绳校正。
3.2 钢梁的安装与校正
安装准备:吊装前应检查钢柱牛腿标高和柱子间距,梁上装好扶手和通道钢丝绳以保证施工人员的安全。吊点一般设在翼缘板开孔处,其位置取决于钢梁的跨度。

钢梁校正:对标高及中心线要反复校正至符合要求。


4 钢网架安装
网架结构广泛用作大跨度的屋盖结构。特点是汇交于节点上的杆件数量较多,制作安装较平面结构复杂。
网架结构节点有焊接球、螺栓球和钢板节点三种形式。网架的基本单元有三角锥、三棱体、正方体、截头四角锥等,可组合成平面形状的任何形体。
4.1 高空拼装法
先在设计位置处搭设拼装支架,用起重机把网架构件分件(或分块)吊至空中的设计位置,在支架上进行拼装。此法不需大型起重设备,但拼装支架用量大,高空作业多。适用于螺栓球节点的钢管网架。
4.2 整体安装法
是先将网架在地面上拼装成整体,再用起重设备将其整体提升到设计位置上加以固定。此法不需拼装支架,高空作业少,易保证焊接质量,但对起重设备要求高,技术较复杂。适用于球节点的钢网架。根据所用设备的不同,整体安装法又分为多机抬吊法、拔杆提升法、千斤顶提升法及千斤顶顶升法等。
⑵ 拔杆提升法
网架先在地面上错位拼装,然后用多根独脚拔杆将网架整体提升到柱顶以上,空中移位,落位安装。
⑶ 整体提升法和顶升法
是利用电动螺杆提升机或顶升千斤顶,将在地面原位拼装好的钢网架整体提升或顶升至设计标高。
4.3 高空滑移法
按滑移方式分逐条滑移法和逐条累积滑移法两种;按磨擦方式可分为滚动式滑移和滑动式滑移两种。

北京五棵松体育馆屋顶结构为双向正交桁架体系,跨度为120×120m,26榀钢桁架支撑于沿建筑物四周布置的20根砼柱上,柱顶标高为+29.3m,采用三组平行滑道、累积滑移的安装工艺,滑移总重量3300t,滑移距离120m。


    以上就是小编总结的关于钢结构工程安装的一些流程步骤,钢结构工程安装是钢结构工程中相对重要的一个环节。在钢结构工程安装过程中如果出现任何的偏差都会对整个钢结构工程产生影响。我们在今后的钢结构工程中一定要
加强对钢结构工程安装的质量控制。
